Elektrohydrauliczny, automatyczny podnośnik 2-kolumnowy ATL SB40

Elektrohydrauliczny, automatyczny podnośnik 2-kolumnowy ATL SB40

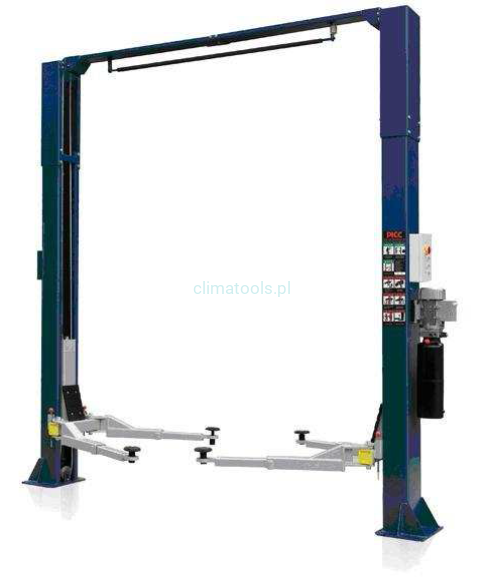

ATL SB40 to nowoczesny, elektrohydrauliczny podnośnik warsztatowy o udźwigu 4 t łączony górą.
Cichy i ekonomiczny agregat o mocy 2,2 kW zapewnia pewne i płynne podnoszenie pojazdu, a elektromagnetyczne odblokowywanie zapadek sprawia, że praca podnośnika jest całkowicie automatyczna bez konieczności ręcznego zwalniania zabezpieczenia. Wysokość podnoszenia wynosi 1930 mm.

Główne zalety tego podnośnika to:

• Sterowanie w pełni elektroniczne, brak problemów z mechaniczną dźwignią
• Bardzo cicho pracująca pompa elektro-hydrauliczna
• System samoblokujących się zabezpieczeń
• Asymetryczne ramiona nośne
• Zabezpieczenia elektromagnetyczne
• Minimalna wysokość połączenia kolumn
• Solidna, masywna budowa kolumn

DANE TECHNICZNE

•  Udźwig – 4000 kg;
• Wysokość podnoszenia – 1850 mm;
• Prześwit między kolumnami – 2800 mm
• Wysokość podnośnika – 3900 mm
• Szerokość podnośnika – 3426 mm
• Długość przednich łap – 712-1051 mm
• Długość tylnych łap – 982-1462 mm
• Czas podnoszenia/opuszczania – 60/40 s
• Moc silnika – 2,2kW

Podnośnik powinie być ustawiony na suchym fundamencie, bez kurzu i innych zanieczyszczeń. Fundament musi być wykonany w poziome.

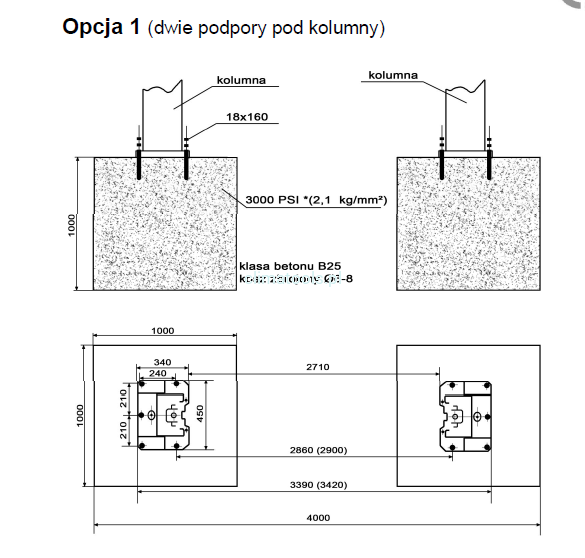

W przypadku wykonania podpór fundamentowych (patrz zdjęcie opcja 1), podnośnik może być ustawiony nad kanałem.
Grubość betonu NIE MOŻE BYĆ MNIEJSZA niż 180 mm, a siła nośna powinna wynosić minimum 3000 PSI (2,1 kg/mm2).

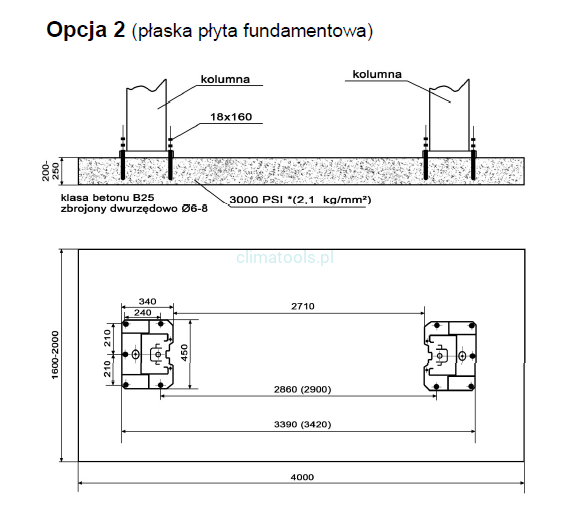

ZALECANE WYKONANIE FUNDAMENTU

Sugerowane wymiary płyty fundamentowej to 4000 mm szerokości, 1500 mm długości i 200 mm głębokości.
Zalecane/Wymagane jest wzmocnienie fundamentu zbrojeniem z prętu Ø8, dla poprawy trwałości fundamentu. Zbrojenie powinno być wykonanie dwurzędowo, tj. 50 mm pod górną powierzchnią fundamentu i 50 mm od dolnej powierzchni fundamentu. Górna i dolna warstwa zbrojenia powinna być spięta na bokach oraz rozparta w kilku miejscach na środku, aby uniknąć wygięcia podczas wylewania betonu.

USTAWIENIE W POMIESZCZENIU
Podnośnik został zaprojektowany do stosowania w krytych, osłoniętych miejscach wolnych od przeszkód naziemnych. Miejsce instalacji nie może
znajdować się obok obszaru mycia pojazdów, miejsca malowania, miejsca składowania rozpuszczalników i lakierów.

Instalacja w pomieszczeniach zagrożonych wybuchem jest ZABRONIONA!

Zgodnie z przepisami BHP, podnośnik powinien znajdować się min. 80 cm od przeszkody (np. od ściany, od stołu warsztatowego, od innego podnośnika, itp.)

PRZYŁĄCZE ELKTRYCZNE

Należy przygotować kabel 4-żyłowy o przekroju 2,5 mm2. Przyłącze elektryczne górne na wysokości 1,5 m nad ziemią.
